日本：THK、IKO、NSK、NB
德国：INA、Schneeberger（施耐博格）
台湾：HIWIN（上银）
韩国：WON

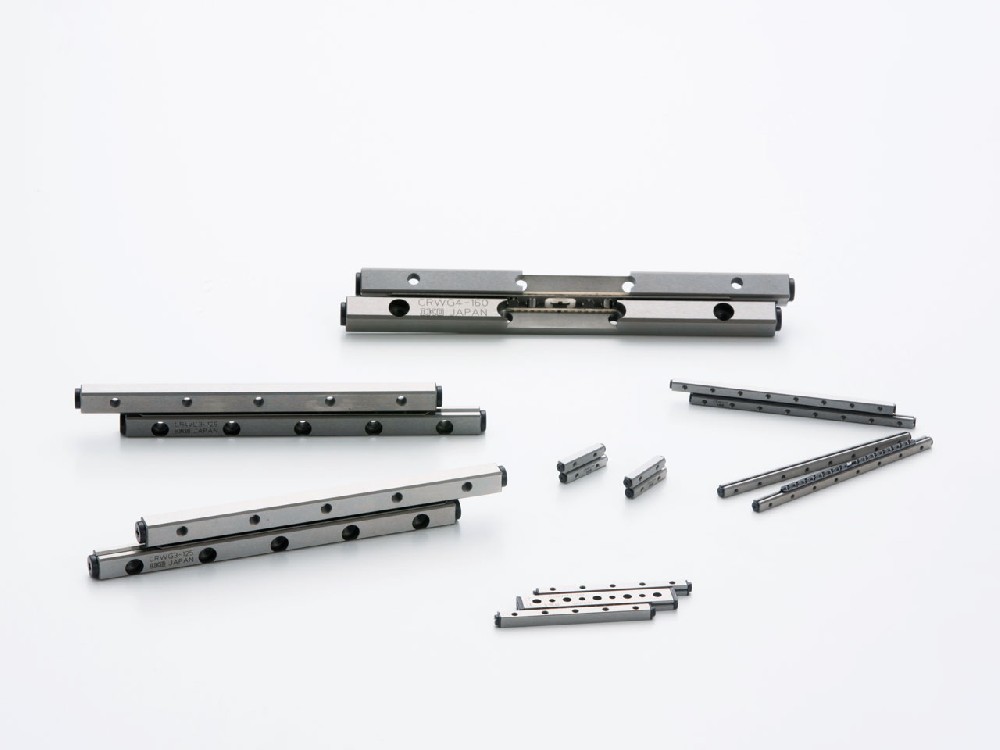

交叉滚子直线导轨（Cross Roller Guide）是一种高精度、高刚性的直线传动部件，广泛应用于各类精密设备和自动化产线中。它和常见的滚珠直线导轨不同，滚子不是球形的，而是圆柱形的，并且相邻滚子之间呈 90° 交叉排列，这也是它名字的由来。
交叉滚子导轨由两根带有 V 型滚道的导轨本体，以及排列在滚道之间的圆柱滚子组成。滚子通过保持器（保持架）等间距排列，相邻滚子的轴线互相垂直，交叉排布。
这种结构让每根滚子都能同时承受来自四个方向（上下左右）的载荷，而不需要像滚珠导轨那样靠沟槽曲率来"兜住"钢球。因此，在同等体积下，交叉滚子导轨的承载能力要比滚珠导轨高出不少。
简单来说：滚珠导轨靠"挖槽"来承受侧向力，而交叉滚子导轨靠的是"面接触"——滚子和 V 型滚道之间是线接触，接触面积大，刚性自然就高。
| 特点 | 说明 |
|---|---|
| 高刚性 | 圆柱滚子与 V 型滚道为线接触，承载能力和刚性优于同尺寸滚珠导轨 |
| 高精度 | 运动平稳，定位精度高，适合精密设备使用 |
| 四方向等载荷 | 上下左右四个方向承载能力基本相同，设计选型更灵活 |
| 低摩擦 | 滚子交叉排列，运动时摩擦阻力小，运行顺畅 |
| 结构紧凑 | 安装高度低，节省空间，适合对安装尺寸有严格要求的设备 |
| 寿命长 | 滚子有效接触长度大，磨损均匀，使用寿命较长 |
| 对比项 | 交叉滚子导轨 | 滚珠直线导轨 |
|---|---|---|
| 接触方式 | 线接触（滚子 ↔ V 型滚道） | 点接触（钢球 ↔ 沟槽） |
| 承载能力 | 高（同等尺寸下） | 中等 |
| 刚性 | 高 | 中等 |
| 精度 | 高 | 高 |
| 速度 | 中低速为主 | 中高速均可 |
| 成本 | 较高 | 相对较低 |
| 适用场景 | 精密、高刚性要求的设备 | 通用自动化设备 |
正因为交叉滚子导轨兼具高精度和高刚性，它在以下领域用得比较多：
半导体设备：固晶机、焊线机、贴片机——这些设备对定位精度和刚性要求极高，交叉滚子导轨是主流选择之一。
精密检测设备：三坐标测量机、影像测量仪、光学检测设备——运动时不能有任何"卡顿"或"爬行"现象。
自动化生产设备：点胶设备、贴合设备、组装设备——需要长时间稳定运行的场景。
机床附件：磨床、电火花加工机的滑台——承受切削力的同时要保证运动精度。
医疗器械：CT 扫描床、手术机器人——既要精准，又要平稳安静。
如果你正在为某个设备选型交叉滚子导轨，下面几个点值得重点关注：
载荷方向和大小：虽然交叉滚子导轨四方向等载荷，但实际受力往往有主方向，选型时仍要以最大受力图为依据。
精度等级：普通自动化设备用普通精度即可；半导体和检测设备通常需要高精度或超高精度等级。
行程长度：交叉滚子导轨的行程一般不能超过导轨本体长度的 70%，否则滚子会从端部脱落。
安装基准面精度：交叉滚子导轨对安装面的平面度和平行度要求较高，安装前需要确认基准面加工精度。
润滑：大多数交叉滚子导轨出厂时已填充润滑脂，但运行一定时间后需要补充润滑，选型时要考虑维护的便利性。
交叉滚子直线导轨是一种"专而精"的传动部件——它不像滚珠导轨那样通用，但在需要高刚性、高精度、紧凑结构的场合，优势非常明显。随着国内半导体设备和精密制造的发展，这类导轨的需求量也在稳步增长。
贝瑞迎轴承长期供应各品牌交叉滚子直线导轨及配套轴承产品，如果你有选型或替换方面的疑问，欢迎联系我们，我们会根据您的实际工况给出合适的建议。
